一、施工準備

（一）作業條件

1、場地有水源、電源。

2、鑄鐵暖氣片、托鉤和卡子均已除銹干凈，并刷好一道防銹漆。

3、室內墻面和地面施工完畢。

4、室內采暖干管、立管安裝完畢，接往各暖氣片的支管預留管口的位置正確，標高符合要求。

5、暖氣片安裝地點不得堆放施工材料或其他障礙物品。





（二）材質要求

1、暖氣片（鑄鐵、鋼制）：暖氣片的型號、規格、使用壓力必須符合設計要求，并有出廠合格證；暖氣片不得有砂眼、對口面凹凸不平、偏口、裂縫和上下口中心距不一致等現象。翼型暖氣片的翼片應完好，鋼串片的翼片不得松動、卷曲、碰損。鋼制暖氣片應造型美觀，絲扣端正，松緊適宜，油漆完好，整組爐片不翹楞。



2、暖氣片的組對零件：對絲、爐堵、爐補心、絲扣圓翼法蘭盤、彎頭、弓形彎管、短絲、三通、彎頭、油任、螺栓螺母應符合質量要求，無偏扣、方扣、亂絲、斷扣。應絲扣端正，松緊適宜。石棉橡膠墊以1mm厚為宜（不超過1.5mm厚），并符合使用壓力要求。



3、其他材料：圓鋼、拉條墊、托鉤、固定卡、膨脹螺栓、鋼管、冷風門、機油、鉛油、麻線、防銹漆及水泥的選用應符合質量和規范要求。





（三）工器具

1、機具：臺鉆、手電鉆、沖擊鉆、電動試壓泵、砂輪鋸、套絲機。



2、工具：鑄鐵暖氣片組對架子、對絲鑰匙、壓力案子、管鉗、鐵刷子、鋸條、手錘、活扳子、套絲板、自制扳子、鏨子、鋼鋸、絲錐、煨管器、手動試壓泵、氣焊工具、暖氣片運輸車等。



3、量具：水平尺、鋼尺、線墜、壓力表。





二、質量要求

（一）主控項目

1、暖氣片組對后，以及整組出廠的暖氣片在安裝之前應做水壓試驗。試驗壓力如設計無要求時應為工作壓力的1.5倍，但不小于0.6MPa。



2、輻射板在安裝前應做水壓試驗，如設計無要求時試驗壓力應為工作壓力1.5倍，但不得小于0.6MPa。



3、①水平安裝的輻射板應有不小于5‰的坡度坡向回水管。②輻射板管道及帶狀輻射板之間應使用法蘭連接。



4、水泵、水箱等輔助設備安裝的質量檢驗與驗收應按下表1和表2的規定執行：

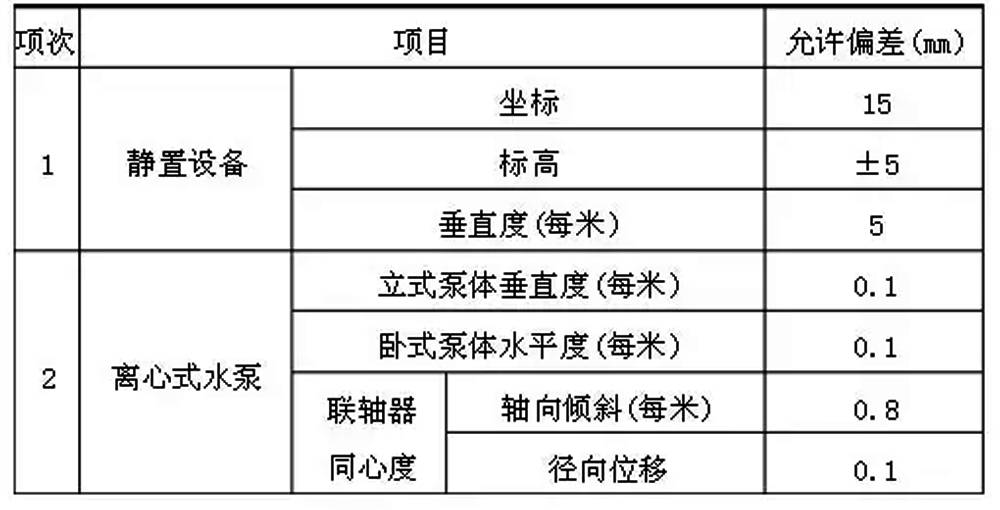

表1：室內給水設備安裝的允許偏差和檢驗方法

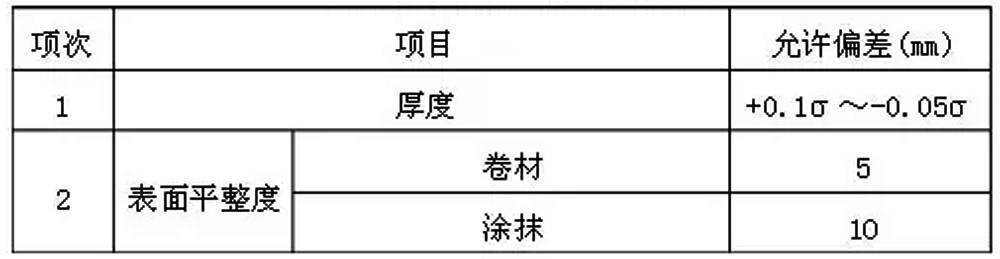

表2：管道及設備保溫的允許偏差







（二）一般項目

1、暖氣片組對應平整緊密，組對后的平直度應符合下表3的規定：

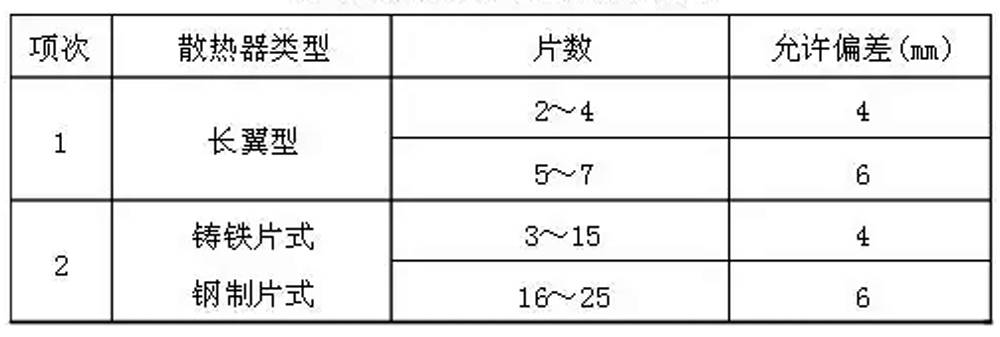

表3：組對后的暖氣片平直度允許偏差





2、組對暖氣片的墊片應符合下列規定：①組對暖氣片墊片應使用成品，組對后墊片外露不應大于1mm。②暖氣片墊片材質如設計無要求時，應采用耐熱橡膠。

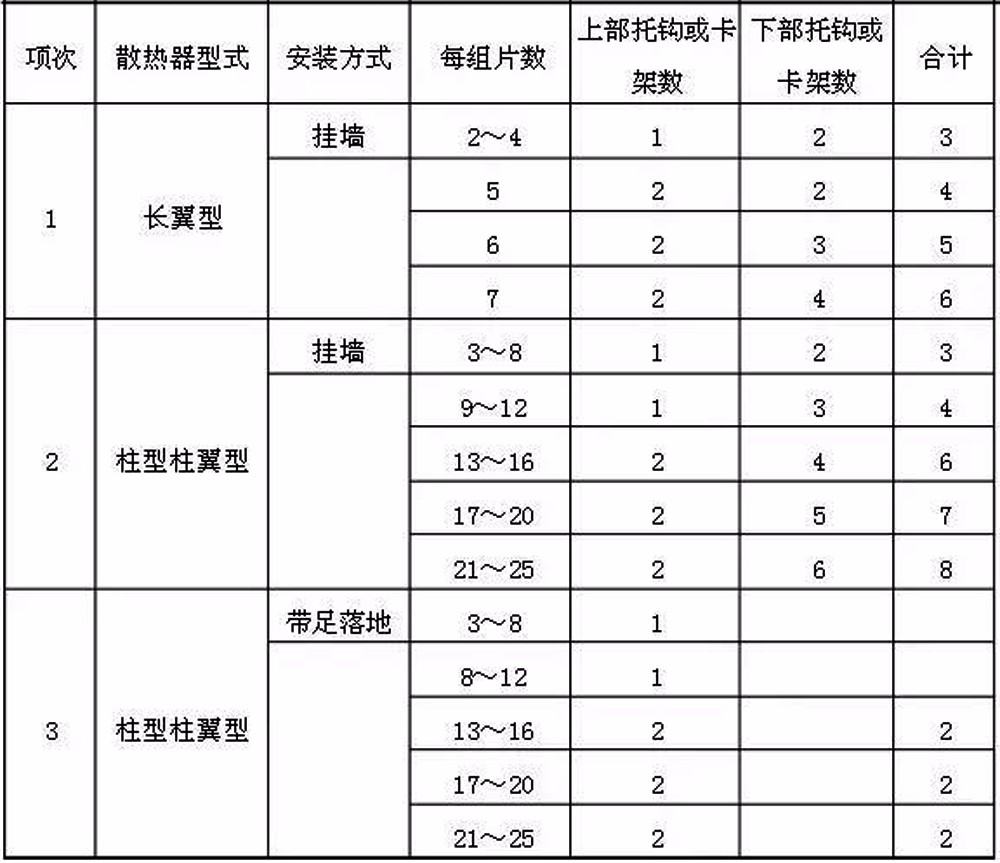

3、①暖氣片的支架、托架安裝位置應準確，埋沒牢固。②暖氣片支架、托架數量應符合設計或產品說明書要求。③如設計未注明時，則應符合下表4的規定：



表4：





4、暖氣片背面與裝飾后的墻內表面安裝距離應符合設計或產品說明書要求。如設計未注明，應為30mm。

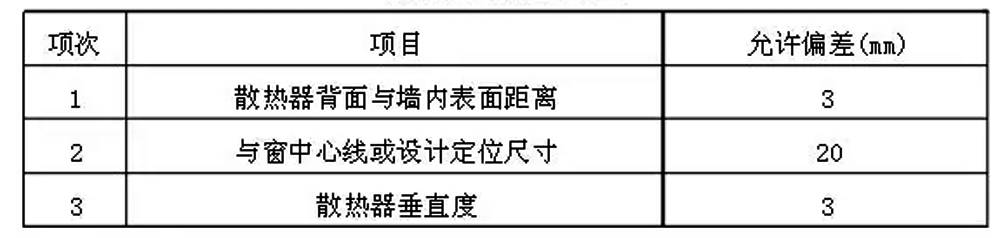

5、暖氣片安裝允許偏差應符合下表5的規定：



表5：暖氣片安裝允許偏差





6、鑄鐵或鋼制暖氣片表面的防腐及面漆應附著良好、色澤均勻，并且無脫落、起泡、流淌和漏涂缺陷。



三、工藝流程

編制組片統計表→暖氣片組對→外拉條預制、安裝→暖氣片單組水壓試驗→暖氣片安裝→暖氣片冷風門安裝→支管安裝→系統調試→刷漆



四、操作工藝

（一）按施工圖分段、分層、分規格統計出暖氣片的組數、每組片數，列成表以便組對和安裝時使用。



（二）各種型號的鑄鐵柱型暖氣片組對。
